Основы программировния морских роботов

Цветовая сегментация

Счетчиков Юрий Андреевич

План занятия

Цель занятия:
- получить из изображения камеры данные для обратной связи
Мы изучим:
- Зачем нужна цветовая сегментация
- Основные понятия классического компьютерного зрения
Дополнительные технологии:
- Сервер параметров ROS

Подготовка

Склонировать репозиторий

http://sdb.smtu.ru/gitlab/marinerobotics/lesson_07.git

Запуск ПО

Обновить симулятор: https://sdb.smtu.ru/nextcloud/s/simulator

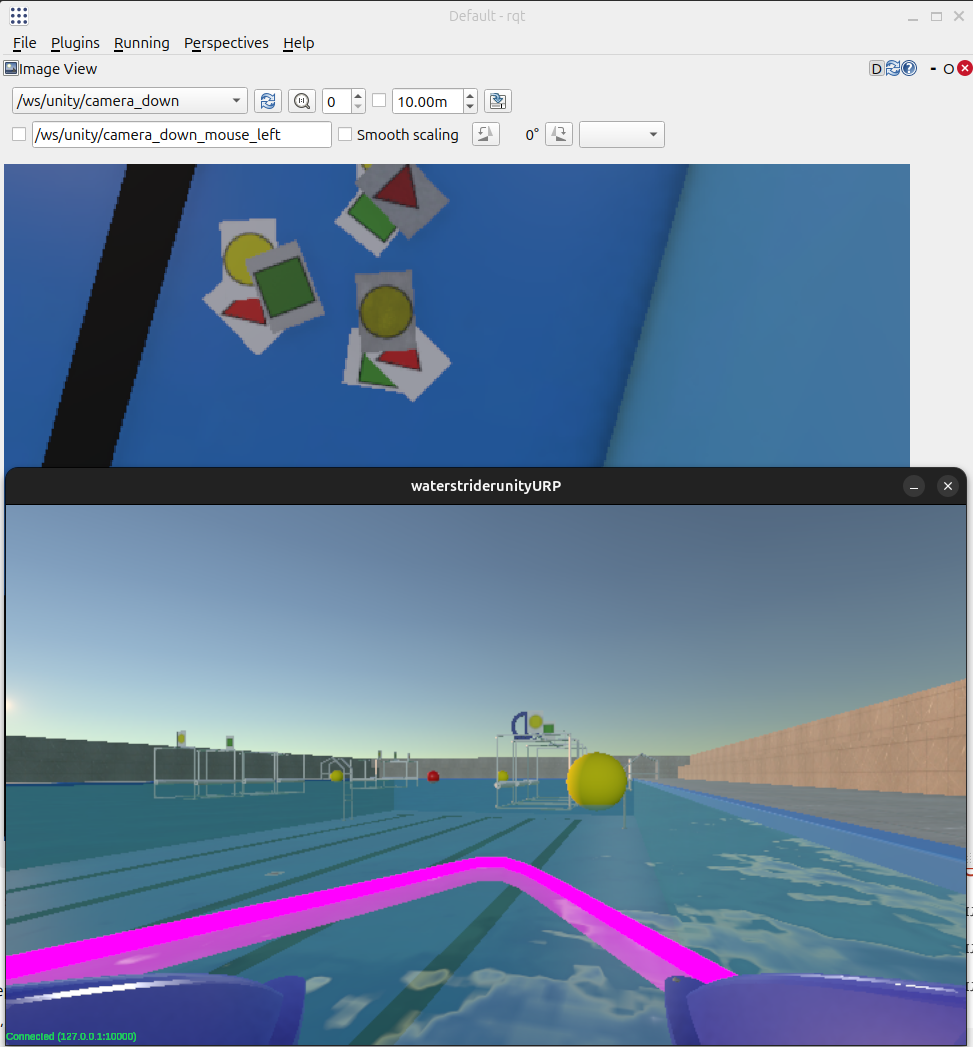

Запустить симулятор
- Выбрать сцену "Сбор датасета"
Запустить RQT
- Вывести изображение с нижней камеры и навестись на маркеры

Цветовая сегментация

Пример: step_0

ros2 launch lesson_07 main.launch.py lesson_num:=0

cv2.inRange

    def image_processing_callback(self, msg: Image) -> None:
        cv_image = self.bridge.imgmsg_to_cv2(msg)
        # Создание бинарной маски изображения
        mask = cv2.inRange(cv_image, np.array([0, 0, 0]), np.array([255, 50, 50]))

        result =  self.bridge.cv2_to_compressed_imgmsg(mask)
        self.image_publisher.publish(result)

Маска в пространстве RGB

Нижняя граница: [0, 0, 0]
Верхняя граница: [255, 50, 50]

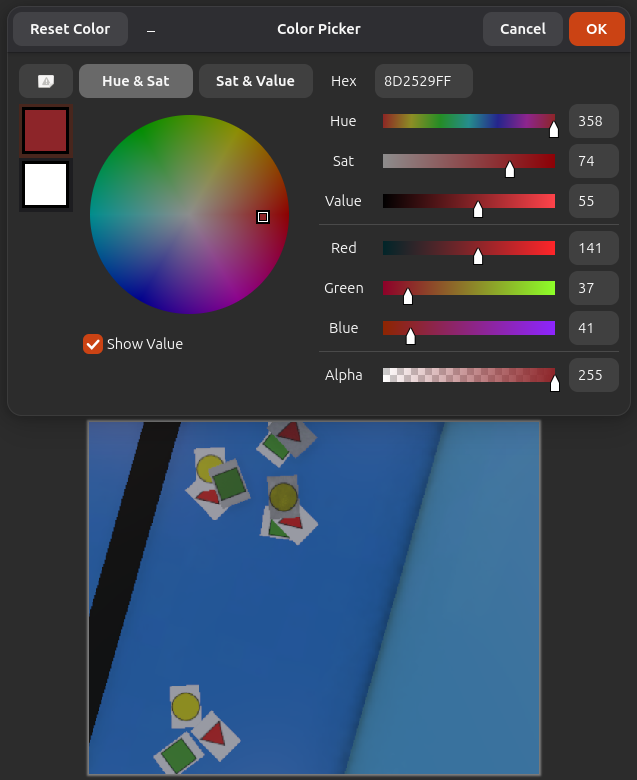

Получение информации через графический редактор

Сделать скриншот
Вставить в графический редактор
- pinta, gimp и т.д.
Воспользоваться инструментом "пипетка"

Сервер параметров ROS

Правильно отделять настраиваемые параметры от кода и хранить их отдельно
Нужна возможность менять эти параметры в реальном времени
Нужен стандарт для хранения этих настроек

Объявление параметров

from rcl_interfaces.msg import ParameterDescriptor, IntegerRange
#...
self.declare_parameter('minimum_area', 300)

range = IntegerRange(from_value=0, to_value=255, step=1)
descriptor = ParameterDescriptor(integer_range=[range])
self.declare_parameter('lower_limit.r', 0, descriptor)

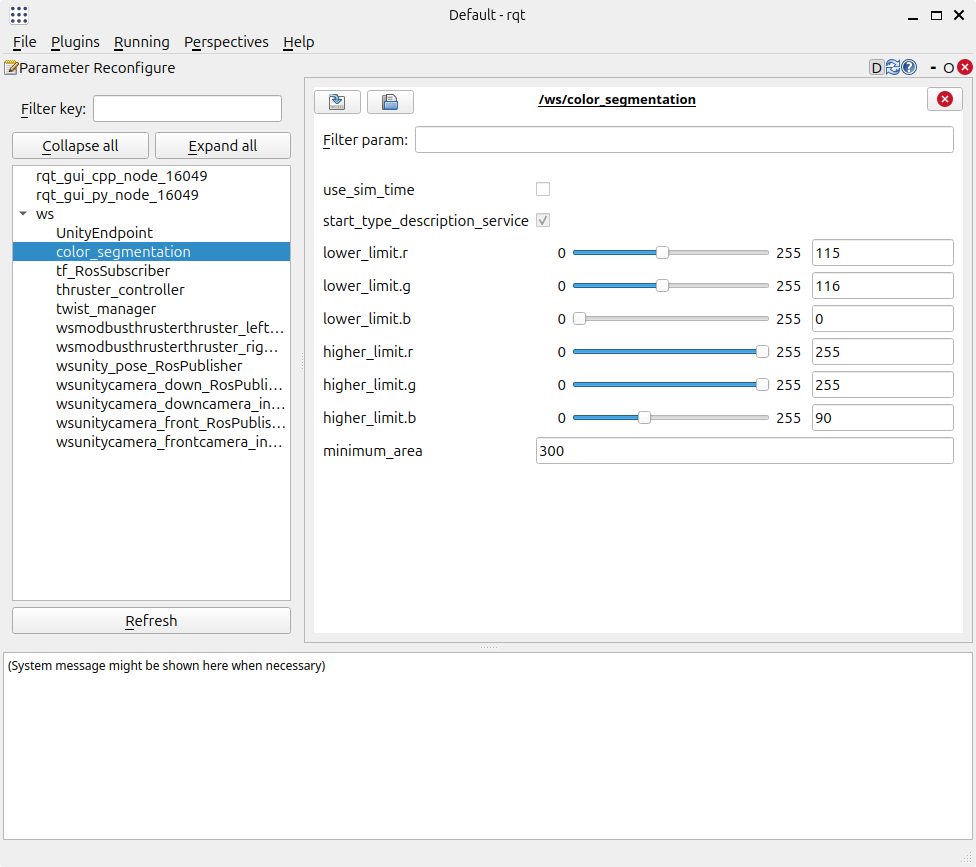

Просмотр и редактирование параметров

rqt
- Plugins → Configuration → Dynamic Reconfigure
Можно работать и через консоль (см. доп. материалы)

Пример: step_1

ros2 launch lesson_07 main.launch.py lesson_num:=1

Сохранение конфгурации в yaml

higher_limit.b: 90
higher_limit.g: 255
higher_limit.r: 255
lower_limit.b: 0
lower_limit.g: 116
lower_limit.r: 115
minimum_area: 300
start_type_description_service: true
use_sim_time: false

Загрузка конфигурации из yaml-файла (launch)

def config_file(pkg, filename):
    path = os.path.join(get_package_share_directory(pkg), 'config', filename).split('/')
    for i in range(path.index("share"), path.index("install") - 1, -1):
        path.pop(i)
    path.insert(i, "src")
    return "/".join(path)

#...

parameters=[
    config_file("lesson_07", 'yellow_mask.yaml'),
    ]

Улучшения качества изображения

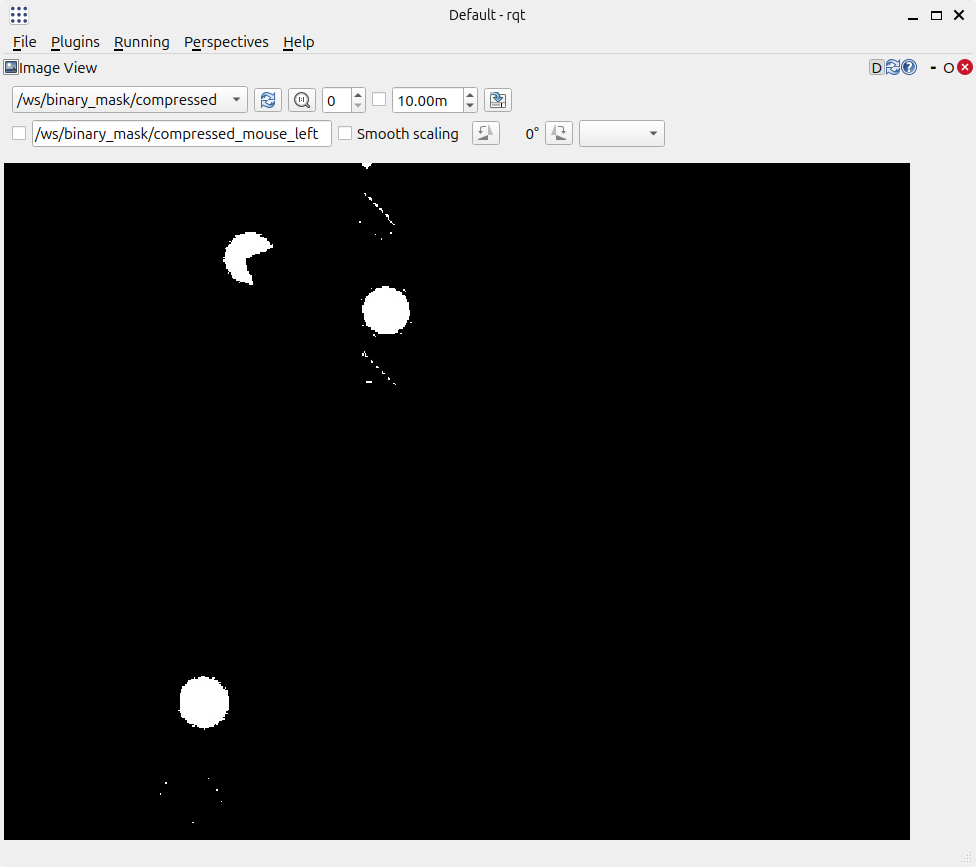

Демонстрация проблемы

ros2 launch lesson_07 main.launch.py lesson_num:=2

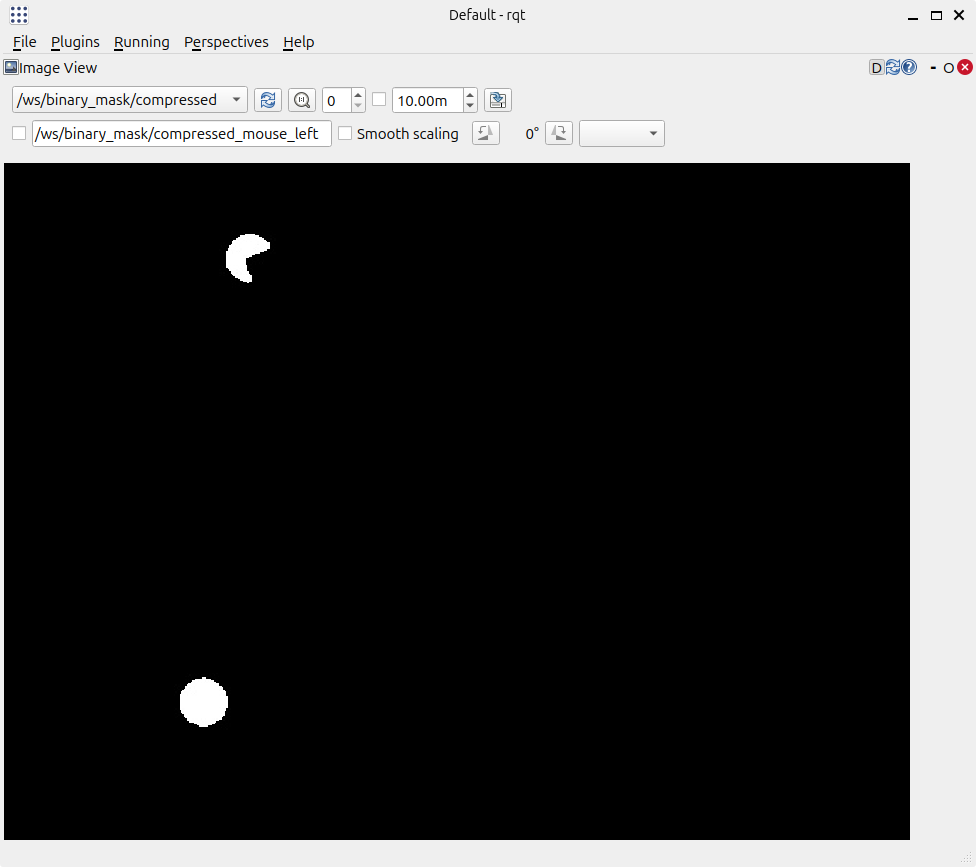

На уровне OpenCV

    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))
    mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
    mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

https://docs.opencv.org/4.x/d9/d61/tutorial_py_morphological_ops.html

Ядро (kernel)

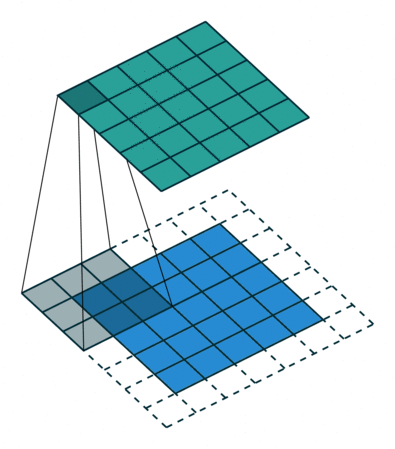

Ядро скользит по изображению (см. рисунок)
Пиксель в результирующем изображении зависит от
- пикселей исходного изображения
- пикселей ядра
- операции над пикселями исходного изображения

Варианты ядер

# Rectangular Kernel
>>> cv.getStructuringElement(cv.MORPH_RECT,(5,5))
array([[1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1]], dtype=uint8)

# Elliptical Kernel
>>> cv.getStructuringElement(cv.MORPH_ELLIPSE,(5,5))
array([[0, 0, 1, 0, 0],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [0, 0, 1, 0, 0]], dtype=uint8)

# Cross-shaped Kernel
>>> cv.getStructuringElement(cv.MORPH_CROSS,(5,5))
array([[0, 0, 1, 0, 0],
       [0, 0, 1, 0, 0],
       [1, 1, 1, 1, 1],
       [0, 0, 1, 0, 0],
       [0, 0, 1, 0, 0]], dtype=uint8)

# Diamond-shaped Kernel
>>> cv.getStructuringElement(cv.MORPH_DIAMOND,(5,5))
array([[0, 0, 1, 0, 0],
       [0, 1, 1, 1, 0],
       [1, 1, 1, 1, 1],
       [0, 1, 1, 1, 0],
       [0, 0, 1, 0, 0]], dtype=uint8)

Opening = Erosion + Dilation

Исходное:

Errosion, dilation

Openging

Closing = Dilation + Erosion

Выделение контуров

Постановка задачи

Нужно отсеять оставшиеся мелкие контуры
Нужно посчитать площадь объекта
Нужно определить границы объекта
```
ros2 launch lesson_07 main.launch.py lesson_num:=3
```

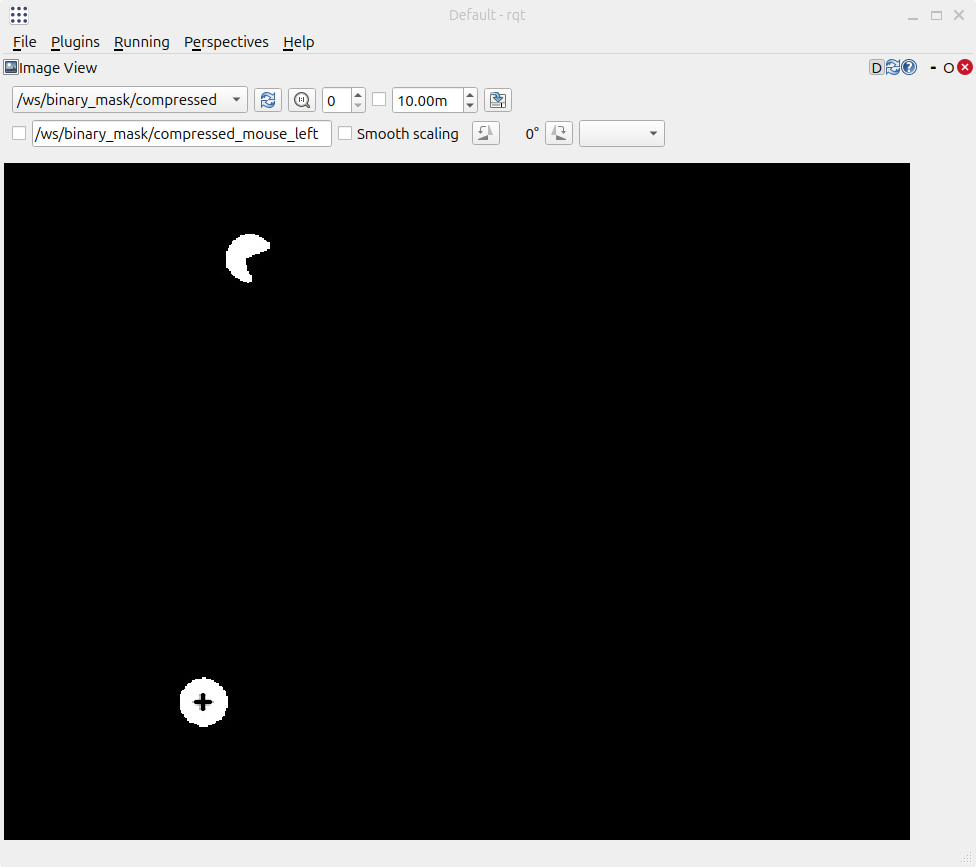

Исходный код

contours, _ = cv2.findContours(mask, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
sorted_contours = sorted(contours, key=cv2.contourArea, reverse=True)
biggest_contour = sorted_contours[0]

M = cv2.moments(biggest_contour)
center = (int(M["m10"] / M["m00"]), int(M["m01"] / M["m00"]))

area = cv2.contourArea(biggest_contour)

cv2.drawMarker(mask, center, marker_color, markerType=cv2.MARKER_CROSS,
    markerSize=10, thickness=2, line_type=cv2.LINE_AA)

Дополнительные материалы

Цветовые пространства

cv2.cvtColor(frame, cv2.COLOR_URCOLORSPACE) # преобразование изображения в другой формат

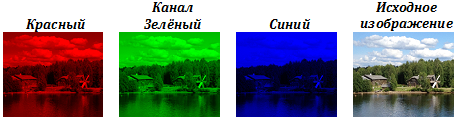

RGB (красный, зелёный, синий)
HSV (оттенок, насыщенность, яркость)
- HSV удобнее для сегментации, потому что он отделяет информацию о цвете (оттенок) от яркости и насыщенности, что позволяет легче выделять объекты при изменении освещённости

Иные цветовые пространства

Существуют и другие цветовые пространства, которые могут быть более удобны в определённых задачах, например, YUV при выделение синих объектов на синем фоне
Для выравнивания яркости часто используют LAB
Для типографии часто используют CMYK

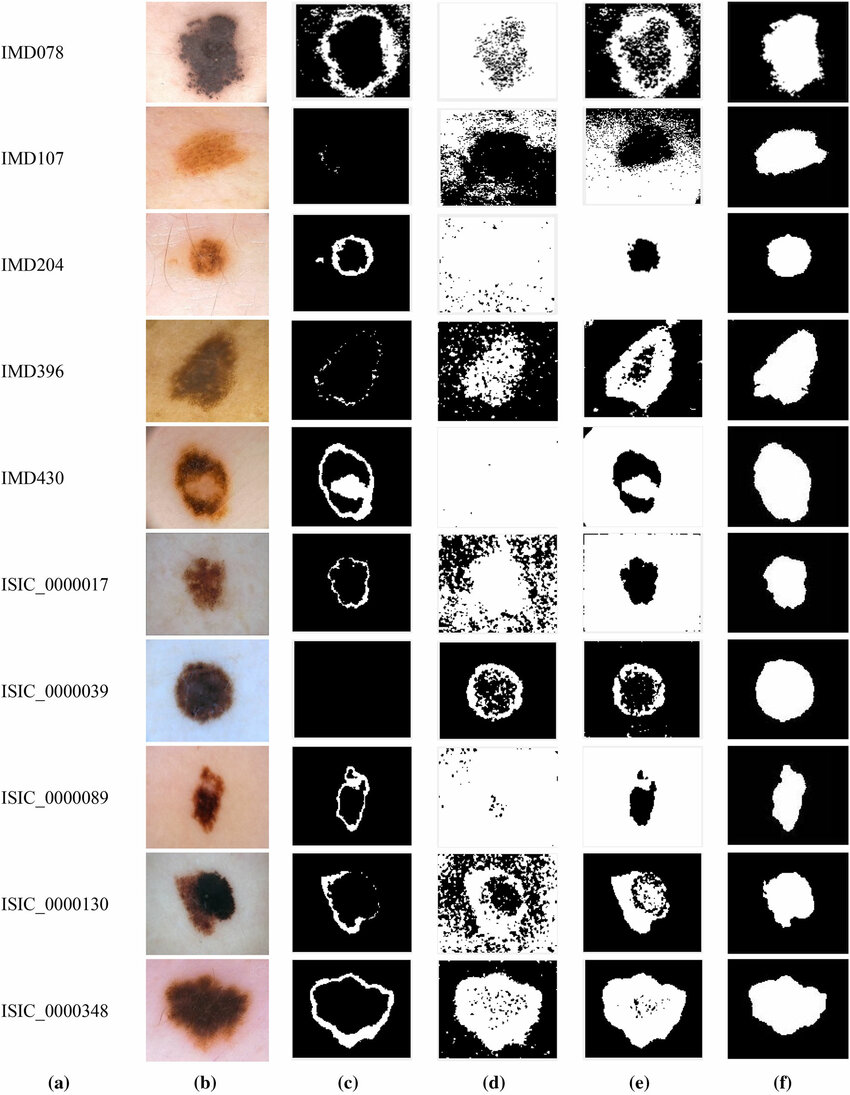

DOI:10.1007/s13319-019-0229-8

Сегодня я многое понял

Основы классических алгоритмов компьютерного зрения
Цветовые пространства
Сервер параметров ROS

Дополнительные материалы

Морфологические операции в OpenCV https://docs.opencv.org/4.x/d9/d61/tutorial_py_morphological_ops.html

https://docs.opencv.org/4.x/d9/d61/tutorial_py_morphological_ops.html

Сервер параметров

https://docs.ros.org/en/jazzy/Tutorials/Beginner-CLI-Tools/Understanding-ROS2-Parameters/Understanding-ROS2-Parameters.html

 https://docs.ros.org/en/jazzy/Tutorials/Beginner-CLI-Tools/Understanding-ROS2-Parameters/Understanding-ROS2-Parameters.html

Домашнее задание

По изображению нижней камеры катамарана определить фигуру какого цвета вы видите
Вывести в лог:
- Цвет фигуры
- Площадь фигуры
- Её положение по центру
Задание со звёздочкой:
- Попробуйте выделить по цветам ворота из двух буёв и попробуйте пройти через их центр в автоматическом режиме
